Wentylator kanałowy HARMANN MBC 560/12200T

Netto: 5 403,25 zł
Brutto: 6 646,00 zł

Producent: HARMANN
Kod: MBC 560/12200T
Wysyłka:3 dni
Produkt dostępny
Sprawdź koszty wysyłki

Koszty dostawy tego produktu

Ilość:kpl.

Wentylator kanałowy HARMANN MBC 560/12200T

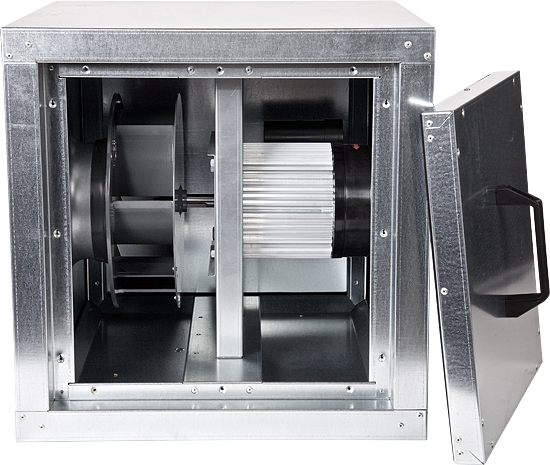

KONSTRUKCJA


Promieniowy wentylator kanałowy z silnikiem znajdującym się w strumieniu przepływającego powietrza, przeznaczony do zabudowy w systemie kanałów o przekroju prostokątnym. Obudowa wykonana z galwanizowanej blachy stalowej ma kształt sześcianu składającego się z ramy i paneli bocznych, izolowanych (poza panelem wlotowym) warstwą wełny mineralnej o grubości 30mm. W wykonaniu standardowym wlot stanowi wyprofilowany pierścień bez króćca przyłączeniowego. Wylot uzyskuje się przez zdjęcie jednego z izolowanych paneli bocznych. Wylot można skonfigurować względem wlotu pod kątem 90° lub w linii prostej.

W przypadku modeli MBC 225-450 można po stronie wylotu zastosować panele USB wyposażone w okrągłe króćce przyłączeniowe. Dla modeli MBC 500-630 stosowanie króćców okrągłych nie jest przewidziane i zalecane. W celu ograniczenia dodatkowych oporów, które powstaną przy tym sposobie podłączenia (króćce USB), należy zwrócić szczególną uwagę na zachowanie odcinków prostych kanałów oraz króćców o jak największej średnicy przyłączeniowej.

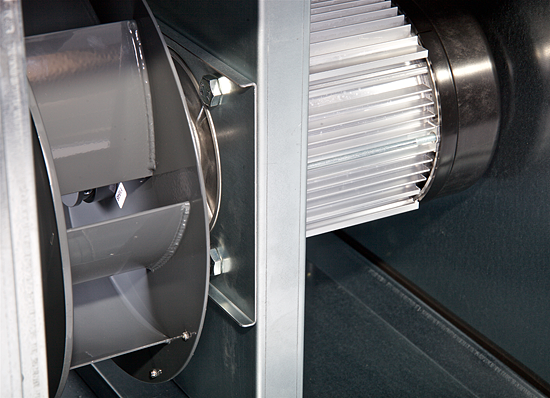

WIRNIK


Wyważany dynamicznie wirnik typu B. Łopatki pochylone do tyłu w modelach 225-500 z wykonane z ocynkowanej galwanicznie blachy stalowej malowanej proszkowo. W modelach 560 oraz 630 wirnik wykonany z aluminium.

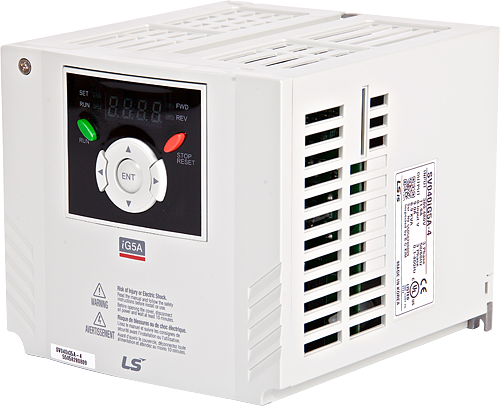

NAPĘD I STEROWANIE


Napęd stanowi jednofazowy lub trójfazowy asynchroniczny silnik elektryczny (230V lub 400V, 50Hz) znajdujący się w strumieniu przetłaczanego czynnika. Silniki posiadają zintegrowane zabezpieczenie termiczne - termokontakt, którego końcówki należy podłączyć do zewnętrznego przekaźnika ochrony termicznej.

Silniki modeli jednofazowych przystosowane są do regulacji prędkości obrotowej za pomocą regulatorów transformatorowych w zakresie od 80 do 230V. Modele MBC 560/630 przeznaczone są do regulacji wyłącznie za pomocą przemiennika częstotliwości w zakresie od 20 do 50Hz. Stopień ochrony silnika i puszki przyłączeniowej IP54, całego urządzenia IPX4. Klasa izolacji F.

MAKSYMALNA TEMPERATURA PRACY


40 ÷ 80°C - w zależności od wybranego modelu

ZASTOSOWANIE


Transport czystego, niezapylonego powietrza w instalacjach wentylacyjnych do i z pomieszczeń w obiektach: mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. MBC zalecany jest szczególnie do montażu w instalacjach o ograniczonej przestrzeni jak również w instalacjach o nietypowej zabudowie.

Dane techniczne

TypQ max
[m3/h]
Δp max
[Pa]
P max
[W]
U
[V]
I max
[A]
RPM max
[1/min]
Lwa
[dB(A)]
Lpa
[dB(A)]
t max
[°C]
masa
[kg]
nr kat.
MBC 225/1800S 1780 670 279 230 2,0 2930 56 49 80 37,9 12665500
MBC 250/2600S 2610 800 439 230 3,3 2950 65 58 80 40,5 12665600
MBC 280/3400S 3380 970 675 230 4,0 2910 66 59 80 43 12665700
MBC 315/4400S 4360 1280 1171  230  7,5 2930  70  63 70*  69,5 12663400
MBC 400/4200S 4240 510 507  230 2,8 1460  55 48  80  64 12663600
MBC 450/5300S 5347 620 767  230  4,5 1450 60 53 75* 72 12663700
MBC 500/8600S  8590 785 1323  230 7,9 1450 68  61  40* 113,5 12663800
MBC 560/12200T 12180 900 2390  400 5,0 1480 66  59  80  115 12230200
MBC 630/15800T 15750 1130  4077 400 7,7 1460  73 66 50  137,5 12314700



* w przypadku modeli MBC 315, 450, 500, gdy nie jest stosowana regulacja obrotów - maksymalna temperatura przetłaczanego powietrza wynosi 80°C


Wymiary

TypA
[mm]
B
[mm]
C
[mm]
D
[mm]
E
[mm]
F x F
[mm]
MBC 225/1800S 500 550 500 250 250 420 x 420
MBC 250/2600S 500 550 500 250 250 420 x 420
MBC 280/3400S 500 550 500 250 250 420 x 420
MBC 315/4400S 700 750 700 350 350 620 x 620
MBC 400/4200S 700 750 700 350 350 620 x 620
MBC 450/5300S 700 750 700 350 350 620 x 620
MBC 500/8600S 900 950 900 450 450 820 x 820
MBC 560/12200T 900 900 900 450 450 820 x 820
MBC 630/15800T 900 900 900 450 450 820 x 820
