Rekuperator Komfovent Domekt P 400 HE

Zalety central serii Domekt P

Oszczędność energii cieplnej
W procesie obróbki powietrza następuje odzysk ciepła z powietrza wywiewanego, które jest wykorzystywane do ogrzewania powietrza nawiewanego

Efektywna i długoletnia eksploatacja
Brak ruchomych elementów wpływa na efektywną wymianę ciepła i zwiększa żywotność urządzenia.

W pełni odseparowane strumienie powietrza
Strumienie powietrza doprowadzanego i wywiewanego są całkowicie od siebie oddzielone, dlatego bez żadnych obaw można wykorzystać ciepło odzyskane z powietrza wyciąganego.

Niski poziom hałasu
W centralach wentylacyjnych Domekt P montowane są wentylatory cichobieżne i izolacja wygłuszająca, które zapewniają cichą pracę jednostek.

Krzyżowe wymienniki ciepła

Wykonanie

• Zestaw cienkich płytek aluminiowych rozmieszczonych w niewielkich odstępach od siebie.
• Odprowadzane z pomieszczenia ciepłe powietrze wpływa w co drugi kanał między płytami, ogrzewając zimne powietrze z zewnętrz, przepływające przez pozostałe kanały.
• Między płytkami znajdują się uszczelki wzmacniające, chroniące je przed deformacją spowodowaną różnicą ciśnienia między strumieniami powietrza.
• Nierówna powierzchnia aluminiowych płytek zapewnia turbulentny przepływ powietrza w kanałach, który polepsza wymianę ciepła między strumieniami.

Ochrona przed zamarznięciem
Spadek temperatury zewnętrznej poniżej -10°C (wartość przybliżona, zależna od wilgotności względnej i temperatury strumienia powietrza) wiąże się z ryzykiem przemarzania wymiennika ciepła. Przy temperaturze zewnętrznej niższej niż -4°C zaleca się stosowanie kanałowych nagrzewnic wstępnych.
Ochrona wymiennika ciepła przed przemarznięciem jest w pełni automatyczna i opiera się na sygnałach pochodzących z czujników temperatury.

Uwaga: Na odpływie kondensatu powinien być zainstalowany syfon!

Automatyka sterowania KOMFOVENT C4 PLUS z ekranem dotykowym

Wymiary panelu: 156 x 79 x 26mm
Kabel przyłączeniowy: 4 x 0.22mm²

Zdalne sterowanie intensywnością wentylacji (funkcja nadrzędna OVR)

Dzięki funkcji OVR (Tryb nadrzędny) możliwe jest zdalne sterowanie urządzeniem za pomocą zewnętrznych akcesoriów. Po włączeniu funkcji możliwa jest zmiana bieżącego trybu działania urządzenia oraz rozpoczęcie pracy zgodnie z nowymi parametrami.

Zastosowania funkcji OVR:

• Utrzymanie poziomu stężenia CO₂ w pomieszczeniu. Dodając do systemu czujnik CO₂ (z przekaźnikiem) możliwe jest spowodowanie, że w razie przekroczenia ustalonego poziomu stężenia, urządzenie rozpocznie prace z większą intensywnością, aż do momentu osiągnięcia normalnego stężenia CO₂. Następnie centrala powróci do swoich poprzednich nastaw.
• Utrzymanie wilgotności względnej w pomieszczeniu - po podłączeniu czujnika wilgotności (z przekaźnikiem) nastepuje automatyczne przełączenie na maksymalną lub inną ustaloną intensywność wentylacji, tak aby utrzymać poziom wilgotności zadany przez użytkownika.
• Wentylacja na żądanie - po podłączeniu czujnika ruchu, poziom intensywności można odpowiednio zmieniać: jeśli w pomieszczeniu są ludzie wentylacja będzie się odbywać z ustaloną wcześniej intensywnością funkcji OVR, a gdy pomieszczenie jest puste urządzenie przelączy się na wartość intensywności ustaloną przez użytkownika, np. minimalną.
• Wentylacja z dodatkowym wywiewem powietrza - możliwe jest przyłączenie dodatkowych kanałów wyciągowych, np. z okapu kuchennego lub innego pomieszczenia (bez oddzielnego wentylatora). Wówczas wywiew powietrza prowadzony jest przez centralę wentylacyjną. Po włączeniu funkcji, wentylator nawiewny i wywiewny włączają się z maksymalną intensywnością.
• Kompensacja podciśnienia - dla układów, w których wywiew powietrza odbywa się przez oddzielny system wentylacji wywiewnej. W celu skompensowania podciśnienia w pomieszczeniiu, zewnętrzny układ elektroniczny może włączyć funkcję OVR. Po jej aktywacji wentylator nawiewny włącza się z maksymalną intensywnością, a wentylator wywiewny wyłącza. Opcja stosowana na przykład dla współpracy centrali z okapami wyposażonymi we własne wentylatory wyciągowe.

Strumień powietrza	m3/h	530
Grubość ścianek	mm	45
Masa	kg	55
Napięcie znamionowe	V	1~230
Maksymalny prąd obciążenia	A	10,7
Sprawność temperaturowa odzysku ciepła	%	56
Znamionowy przepływ powietrza	m3/s	0,1
Znamionowa różnica ciśnienia	Pa	50
JPM (W)	m3/h	0,21
Wymiary filtrów BxHxL	mm	300x195x46-M5
Pobór mocy przez napę wentylatora przy przepływie znamionowym	W	40
Pobór mocy przez napę wentylatora przy przepływie maksymalnym	W	96
Moc nagrzewnicy elektrycznej / Δt	kW / °C	2,0 / 10,5
Automatyka		KOMFOVENT C3 / C3.1





Poziom hałasu średnio ważony L_WA, dB(A).

Poziom hałasu średnio ważony LWA dB(A)
Wlot nawiewu		55
Wylot nawiewu		65
Wlot wywiewu		55
Wylot wywiewu		65
Obudowa		36

Tabela przedstawia poziom mocy akustycznej L_WA. Wartość ta nie powinna być mylona z ciśnieniem akustycznym L_PA.

Ciśnienie akustyczne średnio ważone L_PA, dB(A), pomieszczenie izolowane standardowo, 10m², odległość od źródła hałasu - 3 m.

Ciśnienie akustyczne średnio ważone LPA dB(A)
Otoczenie		25

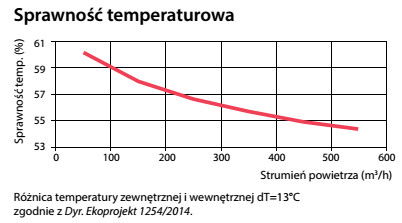

Sprawność temperaturowa

	Zima					Lato
Temperatura zewnętrzna [°C]	-23	-15	-10	-5	0	30
Temperatura za odzyskiem ciepła [°C]	1,4	5	7,3	9,6	11,9	25,7



Parametry wodnej kanałowej nagrzewnicy powietrza (DH)*

	Zima
Temperatura wody zasilanie/powrót [°C]	90/70	80/60	70/50	60/40
Moc [kW]	3,7	3,7	3,7	3,7
Przepływ wody [dm3/h]	162	161	160	160
ΔP wody [kPa]	1,3	1,4	1,4	1,5
Temperatura wlot/wylot [°C]	1,4/22
Moc maksymalna [kW]	6,5	5,5	4,5	3,7
Podłączenie ["]	½
Wymiary [mm]	315x315x220
Typ kanałowej nagrzewnicy wodnej	DH-200

* Opcja
