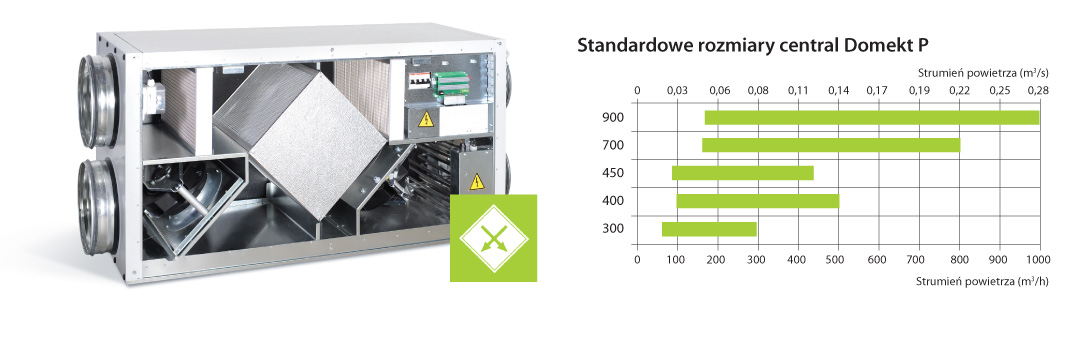

Domekt P Centrale z krzyżowym wymiennikiem ciepła. Zakres wydajności: od 60 do 1000 m3/h
Zalety central serii Domekt P
Oszczędność energii cieplnej W procesie obróbki powietrza następuje odzysk ciepła z powietrza wywiewanego, które jest wykorzystywane do ogrzewania powietrza nawiewanego
Efektywna i długoletnia eksploatacja Brak ruchomych elementów wpływa na efektywną wymianę ciepła i zwiększa żywotność urządzenia.
W pełni odseparowane strumienie powietrza Strumienie powietrza doprowadzanego i wywiewanego są całkowicie od siebie oddzielone, dlatego bez żadnych obaw można wykorzystać ciepło odzyskane z powietrza wyciąganego.
Niski poziom hałasu W centralach wentylacyjnych Domekt P montowane są wentylatory cichobieżne i izolacja wygłuszająca, które zapewniają cichą pracę jednostek.
Krzyżowe wymienniki ciepła
Wykonanie
Zestaw cienkich płytek aluminiowych rozmieszczonych w niewielkich odstępach od siebie.
Odprowadzane z pomieszczenia ciepłe powietrze wpływa w co drugi kanał między płytami, ogrzewając zimne powietrze z zewnętrz, przepływające przez pozostałe kanały.
Między płytkami znajdują się uszczelki wzmacniające, chroniące je przed deformacją spowodowaną różnicą ciśnienia między strumieniami powietrza.
Nierówna powierzchnia aluminiowych płytek zapewnia turbulentny przepływ powietrza w kanałach, który polepsza wymianę ciepła między strumieniami.
Ochrona przed zamarznięciem Spadek temperatury zewnętrznej poniżej -10°C (wartość przybliżona, zależna od wilgotności względnej i temperatury strumienia powietrza) wiąże się z ryzykiem przemarzania wymiennika ciepła. Przy temperaturze zewnętrznej niższej niż -4°C zaleca się stosowanie kanałowych nagrzewnic wstępnych. Ochrona wymiennika ciepła przed przemarznięciem jest w pełni automatyczna i opiera się na sygnałach pochodzących z czujników temperatury.
Uwaga: Na odpływie kondensatu powinien być zainstalowany syfon!
Automatyka sterowania KOMFOVENT C4 PLUS z ekranem dotykowym
Wymiary panelu: 156 x 79 x 26mm Kabel przyłączeniowy: 4 x 0.22mm2
Regulacja temperatury 15...30°C z panelu sterowania
regulacja bezwładności temperaturowej +/- 9°C
Tryb pracy LATO/ZIMA
Regulacja intensywności wentylacji z panelu sterowania co 1% dla silników EC
Regulacja drugiej prędkości (robocza) z panelu sterowania (dotyczy silników EC oraz AC)
Aktywacja funkcji OVR poprzez zewnętrzny włącznik
Aktywacja funkcji OVR na zadany czas (1...90 min.) z panelu sterowania
Regulacja intensywności funkcji OVR (tylko dla wentylatorów EC)
Funkcja intensywnego nawiewu powietrza do współpracy z okapami kuchennymi wyposażonymi we własny wentylator (wentylator wyciągowy w centrali wyłączony). Dotyczy wentylatorów EC oraz AC
Wybór języka na panelu sterowania
Komunikaty tekstowe na temat błędów na panelu sterowania
Dzięki funkcji OVR (Tryb nadrzędny) możliwe jest zdalne sterowanie urządzeniem za pomocą zewnętrznych akcesoriów. Po włączeniu funkcji możliwa jest zmiana bieżącego trybu działania urządzenia oraz rozpoczęcie pracy zgodnie z nowymi parametrami.
Zastosowania funkcji OVR:
Utrzymanie poziomu stężenia CO2 w pomieszczeniu. Dodając do systemu czujnik CO2 (z przekaźnikiem) możliwe jest spowodowanie, że w razie przekroczenia ustalonego poziomu stężenia, urządzenie rozpocznie prace z większą intensywnością, aż do momentu osiągnięcia normalnego stężenia CO2. Następnie centrala powróci do swoich poprzednich nastaw.
Utrzymanie wilgotności względnej w pomieszczeniu - po podłączeniu czujnika wilgotności (z przekaźnikiem) nastepuje automatyczne przełączenie na maksymalną lub inną ustaloną intensywność wentylacji, tak aby utrzymać poziom wilgotności zadany przez użytkownika.
Wentylacja na żądanie - po podłączeniu czujnika ruchu, poziom intensywności można odpowiednio zmieniać: jeśli w pomieszczeniu są ludzie wentylacja będzie się odbywać z ustaloną wcześniej intensywnością funkcji OVR, a gdy pomieszczenie jest puste urządzenie przelączy się na wartość intensywności ustaloną przez użytkownika, np. minimalną.
Wentylacja z dodatkowym wywiewem powietrza - możliwe jest przyłączenie dodatkowych kanałów wyciągowych, np. z okapu kuchennego lub innego pomieszczenia (bez oddzielnego wentylatora). Wówczas wywiew powietrza prowadzony jest przez centralę wentylacyjną. Po włączeniu funkcji, wentylator nawiewny i wywiewny włączają się z maksymalną intensywnością.
Kompensacja podciśnienia - dla układów, w których wywiew powietrza odbywa się przez oddzielny system wentylacji wywiewnej. W celu skompensowania podciśnienia w pomieszczeniiu, zewnętrzny układ elektroniczny może włączyć funkcję OVR. Po jej aktywacji wentylator nawiewny włącza się z maksymalną intensywnością, a wentylator wywiewny wyłącza. Opcja stosowana na przykład dla współpracy centrali z okapami wyposażonymi we własne wentylatory wyciągowe.
Strumień powietrza
m3/h
530
Grubość ścianek
mm
45
Masa
kg
62
Napięcie znamionowe
V
1~230
Maksymalny prąd obciążenia
A
10,7

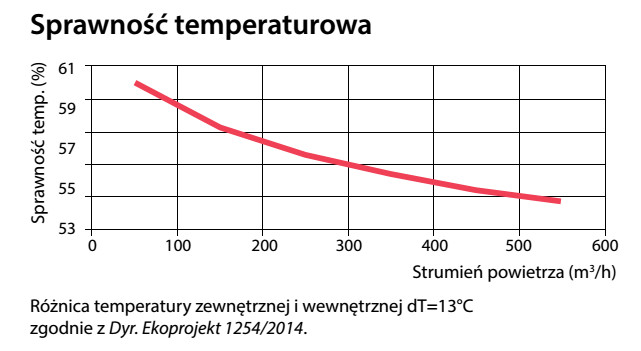

Sprawność temperaturowa odzysku ciepła
%
56
Znamionowy przepływ powietrza
m3/s
0,1
Znamionowa różnica ciśnienia
Pa
50
JPM (W)
m3/h
0,21
Wymiary filtrów BxHxL
mm
300x195x46-M5
Pobór mocy przez napę wentylatora przy przepływie znamionowym
W
40
Pobór mocy przez napę wentylatora przy przepływie maksymalnym
W
96
Moc nagrzewnicy elektrycznej / Δt
kW / °C
2 / 10,5
Automatyka
KOMFOVENT C3 / C3.1
Poziom hałasu średnio ważony LWA, dB(A).
Poziom hałasu średnio ważony LWA dB(A)
Wlot nawiewu
55
Wylot nawiewu
65
Wlot wywiewu
55
Wylot wywiewu
65
Obudowa
37
Tabela przedstawia poziom mocy akustycznej LWA. Wartość ta nie powinna być mylona z ciśnieniem akustycznym LPA.
Ciśnienie akustyczne średnio ważone LPA, dB(A), pomieszczenie izolowane standardowo, 10m2, odległość od źródła hałasu - 3 m.
Ciśnienie akustyczne średnio ważone LPA dB(A)
Otoczenie
22
Sprawność temperaturowa
Zima
Lato
Temperatura zewnętrzna [°C]
-23
-15
-10
-5
0
30
Temperatura za odzyskiem ciepła [°C]
2,2
5,6
7,8
10
12,2
25,6
Parametry wodnej kanałowej nagrzewnicy powietrza (DH)*
